- 产品名称:玻璃转子流量计
- 产品型号:LZB系列
- 所属类别:>>转子流量计
- 品牌:上海仪川仪表厂(SYCIF)
- 销售单位:上海仪川仪表销售有限公司
玻璃转子流量计（以下简称流量计）主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、造纸、环保及科学研究等部门中用来测量单向非脉动的流量。
详细介绍
用途说明
玻璃转子流量计（以下简称流量计）主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、造纸、环保及科学研究等部门中用来测量单向非脉动的流量。
耐腐蚀型流量计主要用于有腐蚀性液体、气体介质等的计量，生产工艺过程中用来检测强酸（氢氟酸除外）、强碱、氧化剂、强氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的单相非脉动的流量.
结构原理
流量计的主要测量元件为一根小端向下，大端向上垂直安装的锥形玻璃管及其在内可以上下移动的浮子。当流体自下而上流经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三者的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
流量计的读数按下图所示的读数位置读取示值。

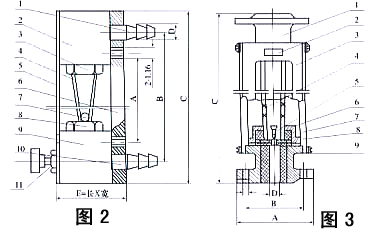

①⒈流出嘴 ⒉上基座 ⒊上压紧帽 ⒋锥形玻璃管 ⒌有机罩壳 ⒍支承板 ⒎浮子 ⒏下压紧帽 ⒐下基座 ⒑流入嘴 ⒒针形阀
②⒈基座 ⒉标牌 ⒊罩壳 ⒋锥形玻璃管 ⒌浮子 ⒍压盖 ⒎支板 ⒏螺栓 ⒐衬套
玻璃转子流量计，通径为Φ4、Φ6、Φ10的是采用软管连接，结构如图2，通径为Φ15-Φ100的是法兰连接，结构如图3，其中，Φ25-Φ100带有导杆。
LZB-F 型防腐型流量计，通径为Φ4、Φ6、Φ10的基座材料为1Crl8Ni9Ti，上下密封定价材料为橡胶，防腐隔膜定价材料为F46，也采用软管连接。
LZB-F 型防腐型流量计通径为Φ15-Φ100主要有玻璃锥管、包塑浮子、衬套、上下基座、上下止档、支承板、前后罩壳、密封圈及密封圈隔膜等组成，耐腐型流量计均采用法兰连接，（法兰按JB78-59铸铁法兰规定），其外形及安装尺寸见表所示。LZB-F 型通径为Φ80、Φ100的耐腐流量计浮子都带有导杆，使浮子上、上移动稳定并保护锥管以免碰损。
耐腐流量计与介质接触的零件采用了高级防腐材料，雷腾PPS树脂和氟塑料F46，外表由环氧抗蚀漆，氨基烘漆作防护材料，因此具有良好的耐腐蚀性能，在各种腐蚀介质强酸（氢氟酸除外）强碱、氧化剂、强氧化性酸有机溶剂和其它具有腐蚀性气体、液体的流量测量中，十分可靠有效。
主要技术指标
注：1)每种型号的液体测量范围和气体测量范围没有对应关系，即原测液体的规格用来测气体不是表格所在地示的气体规格。
2)用聚四氟乙烯或其它塑料作浮子材料的耐腐型流量计，其精度比表中列出的低一个等级。
玻璃转子流量计（以下简称流量计）主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、造纸、环保及科学研究等部门中用来测量单向非脉动的流量。
耐腐蚀型流量计主要用于有腐蚀性液体、气体介质等的计量，生产工艺过程中用来检测强酸（氢氟酸除外）、强碱、氧化剂、强氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的单相非脉动的流量.
结构原理
流量计的主要测量元件为一根小端向下，大端向上垂直安装的锥形玻璃管及其在内可以上下移动的浮子。当流体自下而上流经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三者的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
流量计的读数按下图所示的读数位置读取示值。
①⒈流出嘴 ⒉上基座 ⒊上压紧帽 ⒋锥形玻璃管 ⒌有机罩壳 ⒍支承板 ⒎浮子 ⒏下压紧帽 ⒐下基座 ⒑流入嘴 ⒒针形阀
②⒈基座 ⒉标牌 ⒊罩壳 ⒋锥形玻璃管 ⒌浮子 ⒍压盖 ⒎支板 ⒏螺栓 ⒐衬套
| 型号 Type | A | B | C | D | E |
| LZB-4 | 170 | 208 | 238 | φ9 | 37.5×33(正面) |
| LZB-6 | 170 | 208 | 238 | φ9 | 37.5×33(正面) |
| LZB-10 | 170 | 208 | 238 | φ9 | 37.5×33(正面) |
| 型号 Type | A | B | C | D | E |
| LZB-15 | φ95 | φ85 | 470±2.5 | φ15 | 4-φ14 |
| LZB-25 | φ115 | φ85 | 470±2.5 | φ25 | 4-φ14 |
| LZB-40 | φ145 | φ110 | 570±3 | φ40 | 4-φ18 |
| LZB-50 | φ160 | φ125 | 570±3 | φ50 | 4-φ18 |
| LZB-80 | φ185 | φ150 | 660±3.5 | φ80 | 4-φ18 |
| LZB-100 | φ205 | φ170 | 660±3.5 | φ100 | 4-φ18 |
LZB-F 型防腐型流量计，通径为Φ4、Φ6、Φ10的基座材料为1Crl8Ni9Ti，上下密封定价材料为橡胶，防腐隔膜定价材料为F46，也采用软管连接。
LZB-F 型防腐型流量计通径为Φ15-Φ100主要有玻璃锥管、包塑浮子、衬套、上下基座、上下止档、支承板、前后罩壳、密封圈及密封圈隔膜等组成，耐腐型流量计均采用法兰连接，（法兰按JB78-59铸铁法兰规定），其外形及安装尺寸见表所示。LZB-F 型通径为Φ80、Φ100的耐腐流量计浮子都带有导杆，使浮子上、上移动稳定并保护锥管以免碰损。
耐腐流量计与介质接触的零件采用了高级防腐材料，雷腾PPS树脂和氟塑料F46，外表由环氧抗蚀漆，氨基烘漆作防护材料，因此具有良好的耐腐蚀性能，在各种腐蚀介质强酸（氢氟酸除外）强碱、氧化剂、强氧化性酸有机溶剂和其它具有腐蚀性气体、液体的流量测量中，十分可靠有效。
主要技术指标
| 型号 | 公称通径Dg(mm) | 测量范围 | 精度等级 | 锥管长度(mm) | 工作压力(Mpa) | 浮子材料 | ||
| 测量比 | 液体 | 气体Gas | ||||||
| LZB-4 | φ4 | 1：10 |
1～10 L/h 1.6～16 ” 2.5～25 ” |
16～160 L/h 25～250 ” 40～400 ” |
2.5 1.5 |
160 | ≤1 |
Lr11铝Lr11 Aluminum 不锈钢Stainless steel |
| LZB-6 | φ6 |
2.5～25 ” 4～40 ” 6～60 ” |
40～400 ” 60～600 ” 100～1000” |
|||||
| LZB-10 | φ10 |
6～60 ” 10～100 ” 16～160 ” |
100～1000 ” 160～1600 ” 250～2500 ” |
|||||
| LZB-15 | φ15 |
16～160 ” 25～250 ” 40～400 ” |
250～2500 ” 400～4000 ” 600～6000 ” |
1.5 2.5 | 350 | ≤0.6 | ||
| LZB-25 | φ25 |
40～400 ” 60～600 ” 100～1000 ” |
1～10 m3/h 1.6～16 ” 2.5～25 ” |
1.5 | ||||
| 型号 | 公称通径Dg(mm) | 测量范围 | 精度等级 | 锥管长度(mm) | 工作压力(Mpa) | 浮子材料 | ||
| 测量比 | 液体 | 气体 | ||||||
| LZB-40 | φ40 |
1：10 1：5 |
160～1600 L/h 250～2500 ” |
4～40 m3/h 6～60 ” |
1.5 2.5 |
430 | 0.6 |
不锈钢Stainless steel Lr11铝Lr11 Aluminum |
| LZB-50 | φ50 |
400～4000 ” 600～6000 ” |
10～100 ” 16～160 ” |
450 | 0.6 | |||
| LZB-80 | φ80 |
1～10 m3/h 1.6～16 ” |
50～250 ” 80～400 ” |
500 | 0.4 | |||
| LZB-100 | φ100 |
5～25 ” 8～40 ” |
120～600 ” 200～1000 ” |
|||||
注：1)每种型号的液体测量范围和气体测量范围没有对应关系，即原测液体的规格用来测气体不是表格所在地示的气体规格。
2)用聚四氟乙烯或其它塑料作浮子材料的耐腐型流量计，其精度比表中列出的低一个等级。
