一、用途
WTZK-50-C型压力式温度控制器是一种随着温度升、降而使电路闭合或断开的电开关，用于船舶、机车，冷冻设备或其他工业设备与执行机构配套，对气体、蒸汽或液体的温度进行两位式控制，它具有一定的温度调节范围（参阅基本参数），并附有差动调节装置，用户可根据需要在其中选择被控制温度和适当的差动值。
二、技术数据
１、基本参数：（温度单位：℃）

序号	温度调节范围	差动可调范围	允许指示误差	允许动作误差	备注
1	-60~-30	3~5	±4	2
2	-40~-10	3-5	±2	2
3	-25~0	3~5	±2	2
4	-15~15	3~5	±2	2
5	10~40	3~5	±2	2
6	40~80	3~5	±2	2
7	60~100	3~5	±3	3
8	80~120	3~5	±3	3
9	110~150	3~5	±3	3
10	130~170	3~5	±3	3

*指针指示值为下降动作点
*差动即为在同一控制点上使触头断开或闭合两点的温度差值
2、触头容量：交流380V,3A;直流22V,2.5A。
3、当周围空气温度为20±50℃相对温度不大于85%时，控制器的导电零件对壳体的绝缘电阻不小于20兆欧（MΩ）。
4、本控制器采用两种壳体，铸铝壳体WTZK-50-C型压力式温度控制器系为防水型的，能经受船用二级冲击及在二级振动中能正常工作．酚醛压塑粉壳体WTZK-50型压力式温度控制器为普通型的。
5、本型仪表使用条件如下：
(1)被控温解质应对铜和铜合金无腐蚀作用；
(2)环境空气压力应约为一个标准大气压，且不应有明显变化；
(3)环境温度不超过95%;
(4)基本参数中序号为1、2、3、4规格的控制器，环境温度应高于被控温度3℃以上而低于＋60℃。
6、传压毛细管长度共分六档（单位米）：1:3:5:8:10:12。（序号为5规格的控制器，毛细管长度最长为8米）。
用户可根据需要在其中选择，若毛细管超过12米者系为特殊规格，其差动、指示误差均不能完全保证。

三、原理和结构

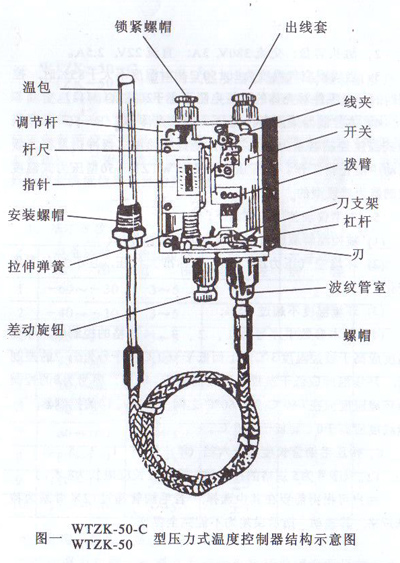

当被控介质温度上升或下降时，密封体系内感温液体的饱和蒸汽压力随之产生相应的变化，使波纹管伸长或缩短，通过杠杆与拨臂，拨动开关，使触头闭合或断开，从而达到对介质温度两位式控制的目的。其结构如图一所示。
四、安装和使用
１、打开仪表盖，将控制器垂直安装在船壁或仪表板上，安装或使用时严禁用手搬动或用工具碰撞拨壁。
2、取下控制器的锁紧螺帽，旋动调节杆，使指针指在所需要控制的温度值上，然后将取下的锁紧螺帽按原位拧紧。
3、旋动差动旋钮，以得到适当的差动值。

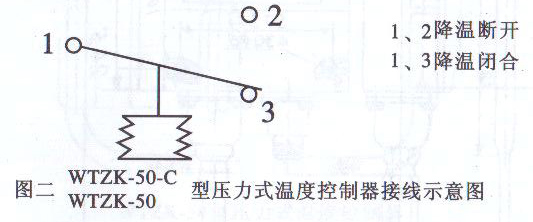

4、旋开出线套、用直径12毫米的三芯船用电缆或直径7.5毫米三芯电缆，将控制器接到控制电路中如图二所示，为了保证壳体的密封性应选择适当的垫圈和密封垫圈（于出线套内附有两种供用户选择）。


5、温包与传压毛细管的安装：温包应全部浸入被控温解质中、温包周围的解质应保持流动且温度均匀，基本参数中序号为5、6、7、8、9、10诸规格控制器的温包应尽可能与控制器壳体下壁装在同一水平位置上，以减少静液住作用而引起的附加误差。安装时毛细管弯曲圆弧半径不得小于50毫米，每相距300毫米应用卡子将毛细管穿过的环境温度均需高于被控制温度3℃以上；序号为6、7诸规格毛细管穿过的环境温度应低于被控制温度，序号为9、10规格的毛细管穿过的环境温度应高于0℃,安装和使用时均要避免毛细管由于受到机械磁撞而被轧扁。
6、安装完毕应检查安装是否正确适当。
7、装好仪表盖，接通电源。
8、控制器根据使用情况应定期校对。
9、控制器在遵守保管和使用规则的条件下，自出厂日期起18个月内应能保证正常使用，否则本厂应免费为用户修理。
