插入式浮球液位变送器
  • 产品编号:SYCIF-3051560
  • 产品名称:插入式浮球液位变送器
  • 产品型号:SYC-UQZ-15系列
  • 所属类别:>>浮子液位计
  • 品牌:上海仪川仪表厂(SYCIF)
  • 销售单位:上海仪川仪表销售有限公司
概述 该液位变送器利用带环形磁钢的浮球随液位变化与主体管内的干簧管闭合将液位转换成相应的电阻输出信号经专用模块（即电子放大器）处理将电阴信号转换成二线制的4~20mADC信号
详细介绍
概述

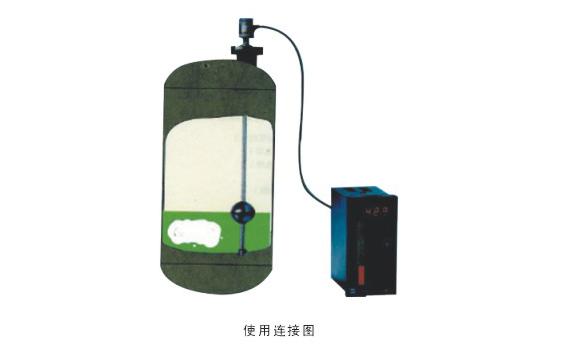

  1. 该液位变送器利用带环形磁钢的浮球随液位变化与主体管内的干簧管闭合将液位转换成相应的电阻输出信号经专用模块（即电子放大器）处理将电阴信号转换成二线制的4~20mADC信号输出可直接配套仪表（DDZ-III或智能型数字仪表）使用实现液位自动控制。
  2. 该液位变送器广泛用于化工，电力、造纸、船舶、环保、食品等行业。承压（开口）容器内介质的液位的测量也可用于地下槽池高层水箱的液位测量，更多简单、可靠、该变送器材质为不锈钢耐腐蚀适用于易燃、易爆的场所。

主要技术指标
  1. 测量范围：0~6000mm
  2. 远传精度：±1.5%（L≤1000mm）
              ±2.5%（L≥1000mm）
  1. 供电电压：24VDC
  2. 介质温度：-50℃~100℃
  3. 工作压力：0~1.6MPa
  4. 介质密度：0.5~2.0g/cm3
  5. 连接法兰尺寸DN150，PN1.6凸面（HG20592-97）连接螺纹G螺纹
  6. 防护等级：1965
  7. 防爆待级：隔爆型Exd II BT4-6
              本安型Exia CT4-6

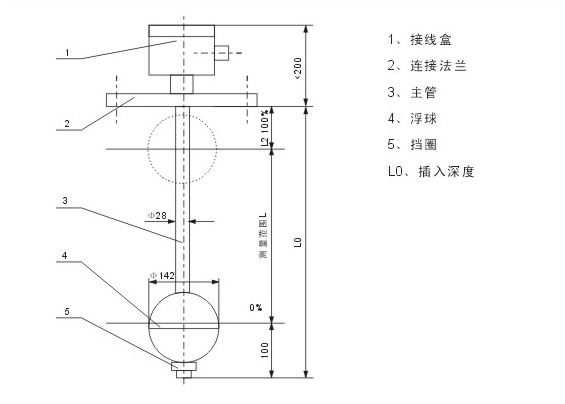

结构与外形尺寸

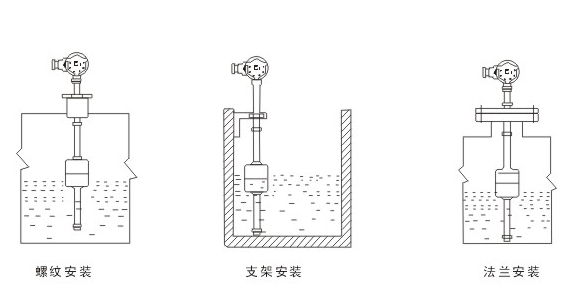

安装型式


安装使用和维护
  1. 液位变送器的安装位置，应选择壁开或远离液体介质的进口处减少介质流体对浮球的冲击而产生的测量影响。
  2. 如量程起过3米，变送器的管层要定位固定避主体管晃动。


订货须知
  1. 规格型号
  2. 测量范围，插入深度
  3. 工作压力（MPa）
  4. 工作温度（℃）
  5. 介质密度（g/cm3）
  6. 连接型式
  7. 特殊要求协议鉴定
