基本特点及应用领域

1. 应用领域：

YC102V系列涡街流量计是一种应力式涡街流量计，其设计融合了长期的经验，具有优越的性能。它是基于卡门涡街原理研制的一种具有国际先进水平的涡街流量计，适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体及液体的体积流量和质量流量的测量。广泛应用于冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业。

1. 区别于其化涡街流量计的优点

YC102V系列涡街流量计在信号处理电路中采用数字信号处理技术（DSP），设计有14级数字带通滤波器，通过快速傅立叶软件算法，提高了涡街的信号检测灵敏度，加强了涡街流量计的抗振性能，突破了传统模拟方法处理涡街信号的局限性。
智能型涡街转器大硬件上采用了可变增益放大器；以适应各种口径涡街传感器的信号强度、采用了可变频宽多级滤波器，对涡街信号进行有效的预处处理。最后，在软件上采用DSP技术，实现14频段自适应带通滤波器算法。一般情况下，智能型涡街转器能使涡街流量下限向下延伸至原来的1/2~1/4，从而也就扩展了涡街流量计的量程范围，该型号涡街转换器采用无电位器化设计，全部调试采用按键设置完成，因此，方便了现场的调试工作，也提高了仪表的可靠性。采用中、英文操作菜单，易读易懂。

基本特点
抗振性能更好；
下限流速低，可达常规涡街流量计的1/2~1/4；
量程比宽，一般情况可达1：30~1：50；
调试操作简单，有HART通讯功能（选配）；
基本功能
瞬时流量显示、累积总量显示、百分比显示、频率显示；
4~20mA输出、0~5KHZ频率输出，涡街脉冲输出；

工作原理及结构
工作原理

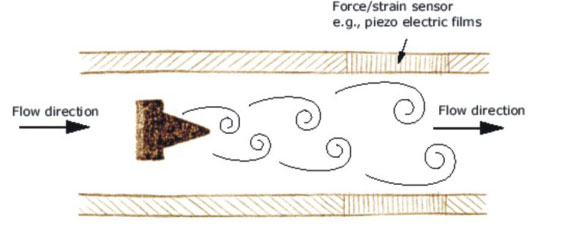

涡街流量计是利用卡门涡街原理进行测量的，在测量管中垂直插入一个柱状物，流体通过柱状物时，一定条件下，在柱状两侧就会交替产生两列有规则的旋涡，如下图所示意，这两列旋涡被成为“卡门涡街”，在d/D=0.281时，释放的旋涡最稳定，卡门涡街释放的频率与流体流动的速度及柱状物的宽度等有关系，可以简单的用下面的公式来表示：
F=St×V/d
其中：F：为卡门涡街的释放频率
      St:为系数（称为斯特罗哈数）
      V：为流体流动速度
      D：柱状物宽度

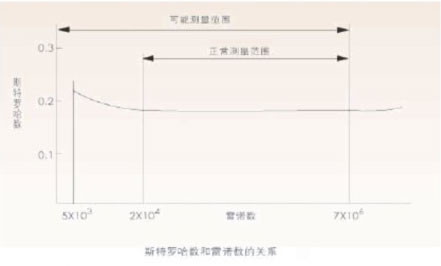

斯特罗哈数是涡街流量计的重要系数，在一定雷诺数范围内，该系数接近常数，如下图所示，在曲线St=0.17部分，旋涡释放频率与流速成正比，检测出频率f就能的知流速，从而测量出体积流量。




状态	条件	评价
气体	干净的	√
	变脏的	√
液体	干净的	√
蒸汽	饱和的	√
	过热的	√
液体	腐蚀的	×
	变脏的	×
√推荐的 ×有限的适应性



1. 结构组成及外形尺寸

1. 外形示意图

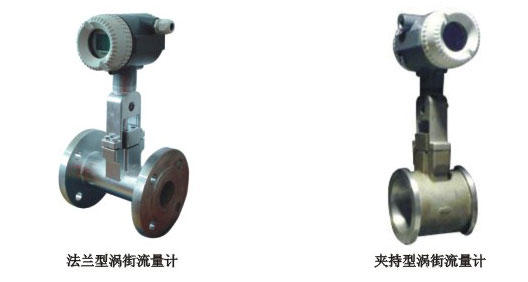

  主要由转换器、支架、旋涡发生体组件（内有三角柱、探头）和表体组成。如下图所示：




口径	长度（mm）		高度（mm）		内径（mm）
	夹持型	法兰型	夹持型	法兰型	夹持型	法兰型
DN25	70	200	335	240	25	25
DN40	70	200	335	247	40	40
DN50	80	200	335	252	50	50
DN65	80	200	345	260	65	65
DN80	100	200	355	268	80	80
DN100	120	235	365	280	100	100
DN125	140	270	382	290	125	125
DN150	160	300	395	305	150	150
DN200		360		332		200
DN250		400		355		250
DN300		400		380		300


性能参数及功能、特定描述

1. 技术参数 见表1

表1 技术性能参数

公称通径	25,32,40,50,65,80,100,125,150,200,250,300
公称压力Mpa	1.0,1.6,2.5,4.0,6.3
结构形式	夹持连接型、法兰连接型
检测传感器材料	316L
防爆标志	不防爆和隔爆两种
精度等级	1.0级
重复性	0.33%
量程比	10：1
可测量流速范围	气体：5~50m/s(扩展至3~60m/s);液体0.5~5m/s(扩展可至0.3~6m/s)
电源	18V~24VDC或者12VDC，或者3.6V锂电池供电
输出	4~20mA或频率输出，涡街脉冲输出
电气接口	M20×1.5
防护等级	IP65
断电数据保存时间	断电记忆EEPROM，所设定之参数及流量累积数据在断电时后永久性不丢失



1. 功能特点描述

流量显示	瞬时流量显示、累积总量显示、百分比显示、频率显示
多种流量单位可供选择	M3/h,l/h,kg/h,t/h,m3/m,l/m,G/s,G/M,G/h
阻尼时间设置功能	见操作说明
多种输出方式	见操作说明
在线输出校准功能	4~20mA输出、0~5KHZ频率输出
累积量清零功能	见操作说明
振动等躁声测量功能	见操作说明
躁声抑制功能	见操作说明
传感器信号强度测量功能	见操作说明
