- 产品编号:SYCIF-1662186186
- 产品名称:单向阀
- 产品型号:KA系列
- 所属类别:>>电磁阀
- 品牌:上海仪川仪表厂(上海仪川仪表厂)
- 销售单位:上海仪川仪表销售有限公司
型号说明 Model expressing methods 图形符号 Graphic symbo 标准规格 Standard specification 型号 Model KA-L3 KA-L6 KA-L8 KA-L10 KA-L15 KA-L20 KA-L25 KA-L32 KA-L40 KA-L50 工作压力 Working-Pressure 0.15~0.8Mpa 环境温度 Envi
详细介绍

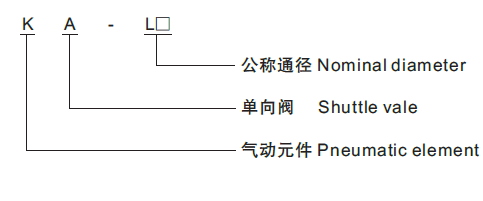

型号说明 Model expressing methods

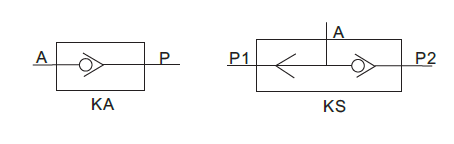

图形符号 Graphic symbo
标准规格 Standard specification
外形及安装尺寸图(mm) Overall and installation dimension diagram
图形符号 Graphic symbo
标准规格 Standard specification
| 型号 Model | KA-L3 | KA-L6 | KA-L8 | KA-L10 | KA-L15 | KA-L20 | KA-L25 | KA-L32 | KA-L40 | KA-L50 | ||||
| 工作压力 Working-Pressure | 0.15~0.8Mpa | |||||||||||||
| 环境温度 Environment temperature | -5~40℃ | |||||||||||||
| 介质温度 Medium temperature | -5~50℃ | |||||||||||||
| 有效截面积 Effective section area | 3 | 10 | 20 | 40 | 60 | 110 | 190 | 300 | 400 | 500 | ||||
| 换向时间 Change-over time | ≤0.04 | ≤0.06 | ||||||||||||
| 换向频率 Commutating frequency | ≥8 | ≥6 | ||||||||||||
| 内泄漏量 Inner leakage volume | ≤10 | ≤25 | ||||||||||||
| 寿命 (万次 ) L ifi(ten t housand) | ≥200 | ≥150 | ||||||||||||
外形及安装尺寸图(mm) Overall and installation dimension diagram
| 型号 Model | A | B | C | D | E |
| KA-L6 | 64 | 53 | θ28 | 24 | G1/8″ |
| KA-L8 | 64 | 53 | θ28 | 24 | G1/4″ |
| KA-L10 | 86 | 66 | θ39.5 | 36 | G3/8″ |
| KA-L15 | 86 | 66 | θ39.5 | 36 | G1/2″ |
| KA-L20 | 112 | 90 | θ53.5 | 46 | G3/4″ |
| KA-L25 | 112 | 90 | θ53.5 | 46 | G1 |
