- 产品编号:SYCIF-1654186186
- 产品名称:手拉阀
- 产品型号:3R系列
- 所属类别:>>电磁阀
- 品牌:上海仪川仪表厂(上海仪川仪表厂)
- 销售单位:上海仪川仪表销售有限公司
型号说明 Model expressing methods 图形符号 Graphic symbol 标准规格 Standard specification 型号 Model 3R110-06 3R210-06 3R210-08 3R310-08 3R310-10 工作介质 Working-Medium 空气 Air 位置数 Position number 三口二位 Th
详细介绍

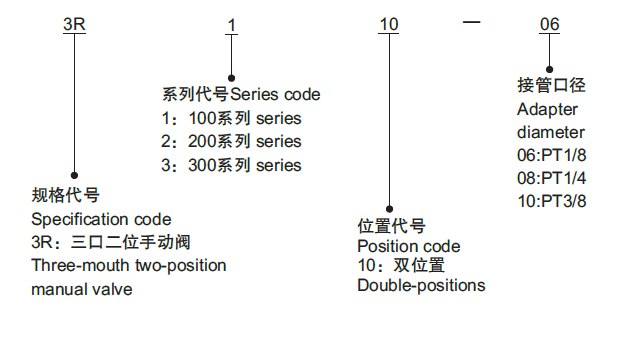

型号说明 Model expressing methods
图形符号 Graphic symbol
标准规格 Standard specification
流量特性 Flow characteristic
外形尺寸图(mm) Outline dimension drawing

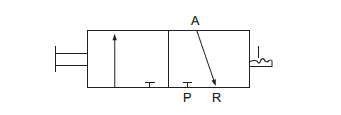

图形符号 Graphic symbol
标准规格 Standard specification
| 型号 Model | 3R110-06 | 3R210-06 | 3R210-08 | 3R310-08 | 3R310-10 |
| 工作介质 Working-Medium | 空气 Air | ||||
| 位置数 Position number | 三口二位 Three-mouth two-position | ||||
| 接管口径 Adapter diameter | PT1/8 | PT1/4 | PT3/8 | ||
| 有效截面积 Effective section area | 12(0.67) | 14(0.78) | 16(0.89) | 25(1.39) | 30(1.67) |
| 使 用压力范围 Range of pressure applied | 0~18kgf/cm2 | ||||
| 保证耐压力 Guaratee pressure with stand | 12kgf/cm2 | ||||
| 使 用温度 范围 Ambient temperature | -5~60℃ | ||||

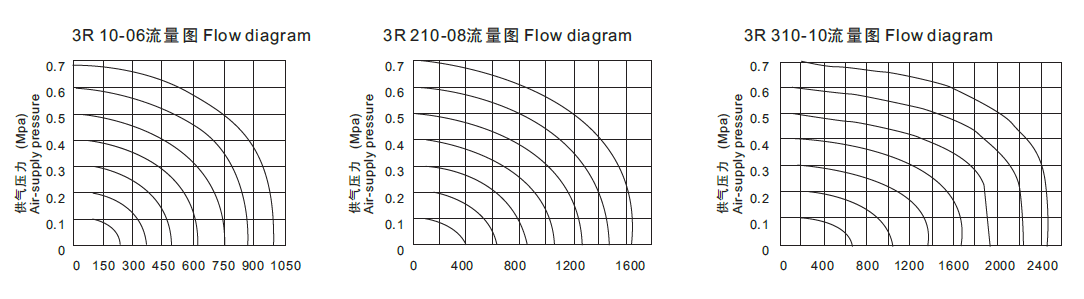

流量特性 Flow characteristic

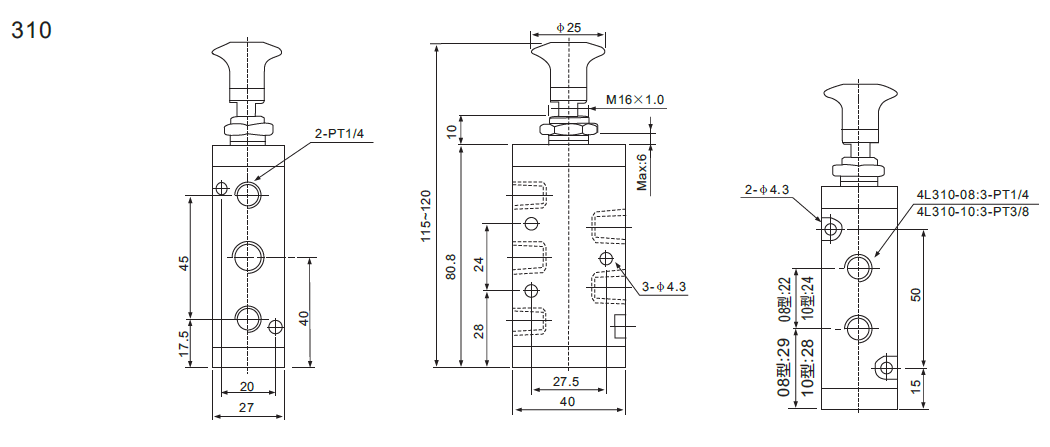

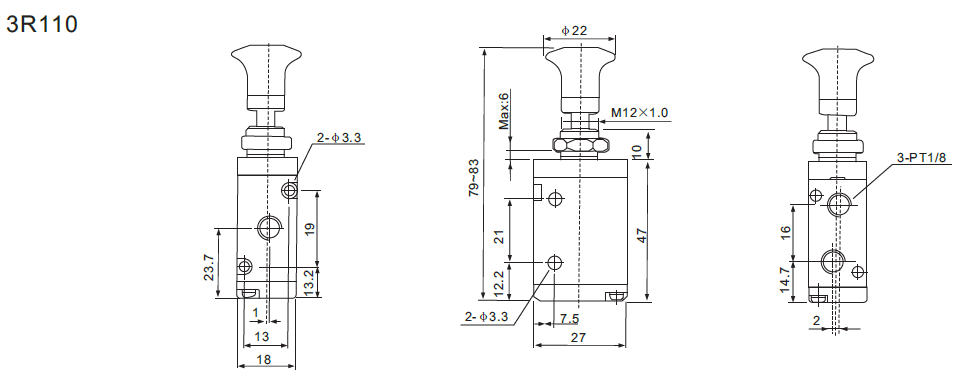

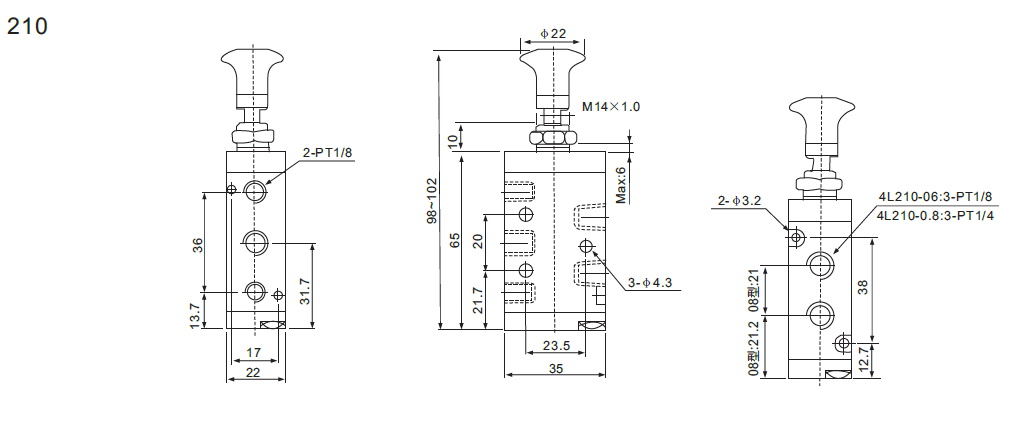

外形尺寸图(mm) Outline dimension drawing
