- 产品编号:SYCIF-16511860
- 产品名称:水阀系列二位二通电磁阀
- 产品型号:2L
- 所属类别:>>电磁阀
- 品牌:上海仪川仪表厂(上海仪川仪表厂)
- 销售单位:上海仪川仪表销售有限公司
型号说明 Model expressing methods 图形 符 号 Graphic symbol 标准规格 Standard specification 型号 Model 2L170-10 2L170-15 2L170-20 2L200-25 2L300-35 2L300-40 2L500-50 工作介质 Working-Medium 空气、水、油、瓦斯 Air,
详细介绍

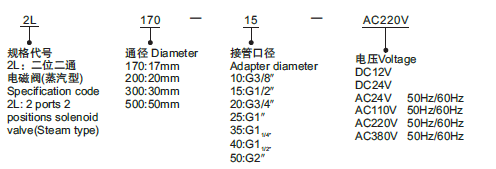

型号说明 Model expressing methods
图形符号 Graphic symbol
标准规格 Standard specification
外形尺寸图(mm) Outline dimension drawing
尺寸表 Dimension sheet
图形符号 Graphic symbol
标准规格 Standard specification
| 型号 Model | 2L170-10 | 2L170-15 | 2L170-20 | 2L200-25 | 2L300-35 | 2L300-40 | 2L500-50 |
| 工作介质 Working-Medium | 空气、水、油、瓦斯 Air, water, oil, gas | ||||||
| 动作方式 Action mode | 先导式 Guide action type | ||||||
| 型式 Style | 常闭型 Normally closed | ||||||
| 通径 Diameter | 17 | 20 | 25 | 20 | 35 | 50 | |
| CV值 CV flow factor | 4.8 | 7.6 | 12 | 24 | 24 | 48 | |
| 接管口径 Adapter diameter | G3/8″ | G1/2″ | G3/4″ | G1″ | G1/4″ | G1/2″ | G2″ |
| 使用流体粘滞度 Fluid viscosity | 20 CST以下(Below) | ||||||
| 使用压力MPa Working-pressure | 空气、水、蒸汽：0.1~1.5 Air、water、oil、steam:0.1~1.5 | ||||||
| 耐压MPa Proof pressure | 2.25 | ||||||
| 工作温度℃ Working temperature | -5~80℃ | ||||||
| 使用电压范围 Rated voltage ran | ±10% | ||||||
| 阀体材质 Body material | 黄铜 Brass | ||||||
| 油封材质 Oil seal material | PTEE | ||||||
外形尺寸图(mm) Outline dimension drawing
尺寸表 Dimension sheet
| 型号 Model | A | B | C | D | K |
| 2L170 | 125 | 42 | 146 | 82 | G3/8″ |
| 2L170 | 125 | 42 | 146 | 82 | G1/2″ |
| 2L170 | 125 | 42 | 146 | 82 | G3/4″ |
| 2L200 | 136 | 52 | 162 | 90.5 | G1″ |
| 2L300 | 148 | 74 | 185 | 111 | G11/4″ |
| 2L300 | 148 | 74 | 185 | 111 | G11/2″ |
| 2L500 | 176 | 86 | 223 | 163 | G2″ |
