- 产品编号:SYCIF-16491860
- 产品名称:电磁阀
- 产品型号:VF3000系列
- 所属类别:>>电磁阀
- 品牌:上海仪川仪表厂(上海仪川仪表厂)
- 销售单位:上海仪川仪表销售有限公司
图形符号 Graphic symbol 标准规格 Standard specification 流体 Fluids 空气 Air 环境及液体温度 Environment fluid temperature 最高50℃ Max 50℃ *润滑 Lubrication 不需要 Do not need 手动操作 Hand operated 螺丝刀锁
详细介绍

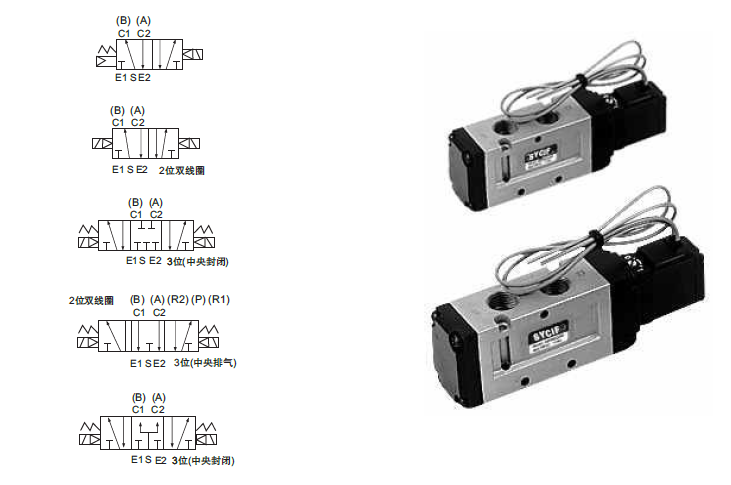

图形符号 Graphic symbol
标准规格 Standard specification
* 若需要润滑请用透平1号油ISOVG32。
If needing lubrication,please use turbine No oil ISOVG32.
电磁线圈规格 Electromagnetic coil specification
* 另有非标准电压可供选择。
There is other non-standard volt for being selected
注1)□-代表使用电压
Note 1)□-denotes working pressure.
3=110V
4=220VAC
5=24VDC
6=12VDC
△-代表接电方式
G=直接出线式(引线长300mm)
D=DIN插座式
DZ=DIN插座式
带有指标灯和过压抑制器
△-Means electrification way
G=Directly coil-out type(lead wire＇length 300mm)
D=DIN socket type
DZ=DIN socket type
With indication lamp and over-volt suppressor
订货举例：1)需要2位5通单线圈，电压120VDC，DIN插座式；正确型号：VF3130-6DB-02
2)需要3位5通(中央加压)，电压：220VAC，G直接引线；正确型号：VF3530-4GB-02
Order instance:1)need two-position five-way single coil, volt being 120VDC,DIN socket type: correct model:VF3130-6DB-02;
2)need three-poditon five-way (center boost),volt:220VAC,G directly leading; correct model:VF3530-4GB-02.

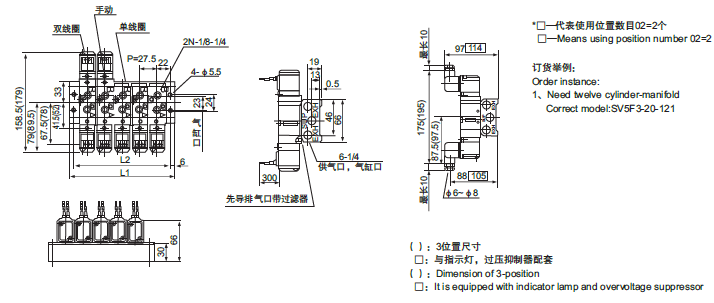

外形尺寸图(mm) Overall dimension drawing
直接出线式(G) Directly coil-out type(G) DIN插座式(D) DIN socket type(D)
标准规格 Standard specification
| 流体 Fluids | 空气 Air |
| 环境及液体温度 Environment & fluid temperature | 最高50℃ Max 50℃ |
| *润滑 Lubrication | 不需要 Do not need |
| 手动操作 Hand operated | 螺丝刀锁定型 Locking-type after screw drier press down |
| 抗震动 Resistance to shock | 30G/5G(8.3~2000Hz) 30G/5G(8.3~2000Hz) |
| 密封 Sealed | 防灰尘 Dust proof |
* 若需要润滑请用透平1号油ISOVG32。
If needing lubrication,please use turbine No oil ISOVG32.
电磁线圈规格 Electromagnetic coil specification
| 接电方式 Electrification type | 直接出线式(G)，DIN插座工(D) Directly coil-out type(G),DIN socket type (D) | |
| *标准电压 Standard voltage | 交流：110V，200V(50HZ) 直流：12V,24V AC: 110V，200V(50HZ) DC:12V,24V | |
| 容允电压变动范围 Permitted volt fluctuation range | 额定电压：-15%+10% -15%+10% of rated voltage | |
| 绝缘 Insulation | B级或相同等级 B class or same class | |
|
功能消耗 Power consumption |
交流 AC | 起动：5.6VA,持续：3.4VA Start:5.6VA,Lasting:3.4VA |
| 直流 DC | 1.8W/2W(带指示灯) 1.8W/2W(With indication lamp) | |
| 过压抑制器 Over-volt suppressor | 交流：压敏电阻，直流：二极管 AC:voltage dependent resistor,DC:diode | |
| 指标灯 Indication lamp | 交流：氖灯，直流：发光二极管 AC:neon lamp,DC:luminous diode | |
There is other non-standard volt for being selected
| 型号 Model |
位置数 Places number |
电磁线圈 Magnetic coil |
操作压力范围 Operation pressure range kgf/cm3(Mpa) |
反应时间 Pesponse time(ms) |
最高操作频率(次/s) The highest action frequency(times/sec.) |
接管口径 Adapter diameter |
有效断面积 mm2(cv值) Effective section area |
重量 Weight (kgf) |
| VF3130-□△B-02 | 2 | 单线圈 Single coil | 1.5~9(0.15~0.9) | ≤30 | 5 | 1/4 | 17.1(0.95) | 0.21 |
| VF3230-□△B-02 | 2 | 双线圈 Double coil | 1~9(0.1~0.9) | ≤30 | 5 | 17.1(0.95) | 0.29 | |
| VF3330-□△B-02 | 3 |
双(中央封闭) double(middle position closeing) |
1~9(0.1~0.9) | ≤50 | 3 | 13.5(0.75) | 0.42 | |
| VF3430-□△B-02 | 3 |
双(中央排气) double(middle position exhaust) |
1~9(0.1~0.9) | ≤50 | 3 | 17.1(0.95) | 0.42 | |
| VF3530-□△B-02 | 3 |
双(中央加压) double(middle position pressurzing) |
1~9(0.1~0.9) | ≤50 | 3 | 16.2(0.9) | 0.42 |
注1)□-代表使用电压
Note 1)□-denotes working pressure.
3=110V
4=220VAC
5=24VDC
6=12VDC
△-代表接电方式
G=直接出线式(引线长300mm)
D=DIN插座式
DZ=DIN插座式
带有指标灯和过压抑制器
△-Means electrification way
G=Directly coil-out type(lead wire＇length 300mm)
D=DIN socket type
DZ=DIN socket type
With indication lamp and over-volt suppressor
订货举例：1)需要2位5通单线圈，电压120VDC，DIN插座式；正确型号：VF3130-6DB-02
2)需要3位5通(中央加压)，电压：220VAC，G直接引线；正确型号：VF3530-4GB-02
Order instance:1)need two-position five-way single coil, volt being 120VDC,DIN socket type: correct model:VF3130-6DB-02;
2)need three-poditon five-way (center boost),volt:220VAC,G directly leading; correct model:VF3530-4GB-02.

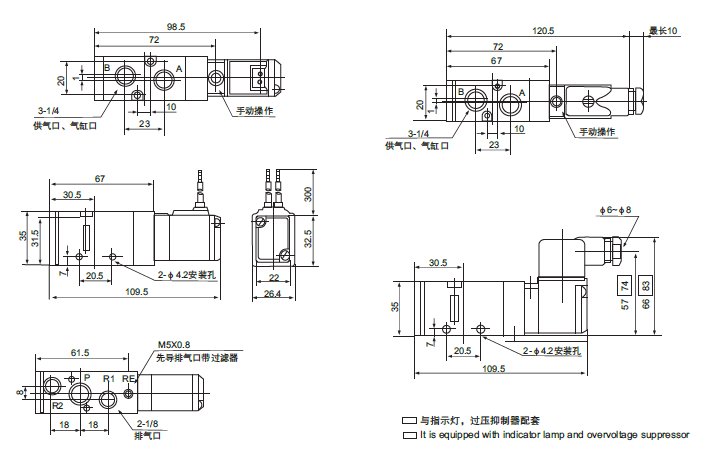

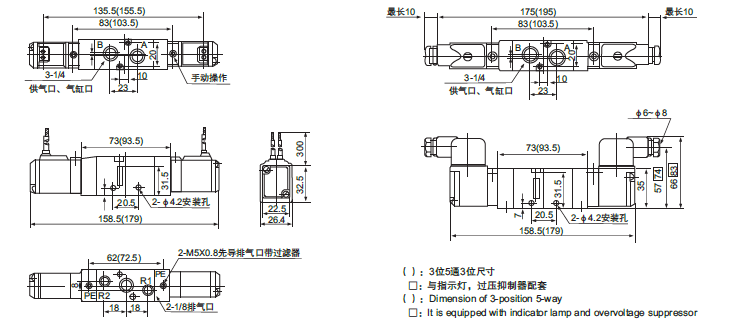

外形尺寸图(mm) Overall dimension drawing
直接出线式(G) Directly coil-out type(G) DIN插座式(D) DIN socket type(D)
