- 产品编号:SYCIF-1646187187
- 产品名称:气控阀
- 产品型号:4A200系列
- 所属类别:>>气控阀
- 品牌:上海仪川仪表厂(上海仪川仪表厂)
- 销售单位:上海仪川仪表销售有限公司
图形 符 号 Graphic symbol 标准规格 Standard specification 型号 Model 4A210-06 4A220-06 4A230C-06 4A230E-06 4A230P-06 4A210-08 4A220-08 4A230C-08 4A230E-08 4A230P-08 工作介质 Working-Medium 空气(经40微米滤纲过滤) Air(4
详细介绍

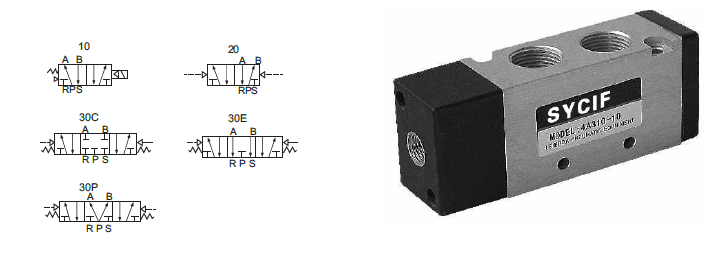

图形符号 Graphic symbol
标准规格 Standard specification
型号说明 Model expressing methods
流量特性 Flow characteristic
外形尺寸图(mm) Outline dimension drawing
标准规格 Standard specification
| 型号 Model | 4A210-06 | 4A220-06 | 4A230C-06 | 4A230E-06 | 4A230P-06 | 4A210-08 | 4A220-08 | 4A230C-08 | 4A230E-08 | 4A230P-08 | ||||||||||||
| 工作介质 Working-Medium | 空气(经40微米滤纲过滤) Air(40 micron cleaned) | |||||||||||||||||||||
| 动作方式 Motion pattern | 外部控制 Outside control | |||||||||||||||||||||
| 接管口径 Adapter＇s c aliber | 进气(air-in)=出气(air-out)=排气(exhausting)=PT1/8 | 进气(air-in)=出气(air-out)=PT1/4 排气(exhausting)=PT1/8 | ||||||||||||||||||||
| 位置数 Position number |
五口二位 five-mouth two-position |
五口二位 five-mouth two-position |
五口二位 five-mouth two-position |
五口二位 five-mouth two-position |
||||||||||||||||||
| 工作温度 Ambient temperature | -5~60℃(23~140°F) | |||||||||||||||||||||
| 有效截面积 Effective section area | 14mm2(Cv=0.78) | 12mm2(Cv=0.67) | 16mm2(Cv=0.89) | 12mm2(Cv=0.67) | ||||||||||||||||||
| 润滑 Lubrication | 不需要No required | |||||||||||||||||||||
| 使用压力 Working-pressure | 1.5~8.0kgf/cm2 | |||||||||||||||||||||
| 最大耐压力 Biggest withstanding pressure | 12kgf/cm2 | |||||||||||||||||||||
| 本体材质 Body material | 铝合金 Al alloy | |||||||||||||||||||||
| 最高动作频率 Highest action frequency | 每秒五次 5/Sec | 每秒三次 3/Sec | 每秒五次 5/Sec | 每秒三次 3/Sec | ||||||||||||||||||
| 重量 Weight | 220g | 320g | 400g | 400g | 400g | 220g | 320g | 400g | 400g | 400g | ||||||||||||

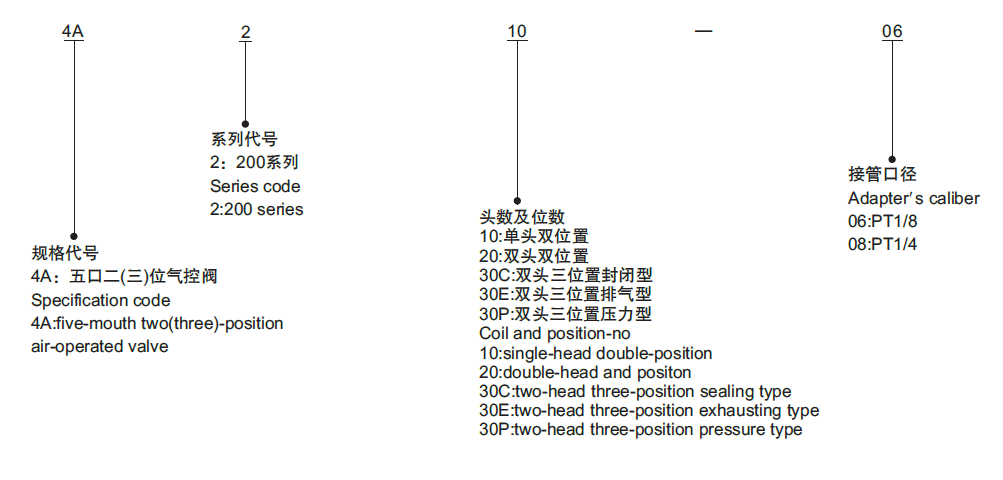

型号说明 Model expressing methods

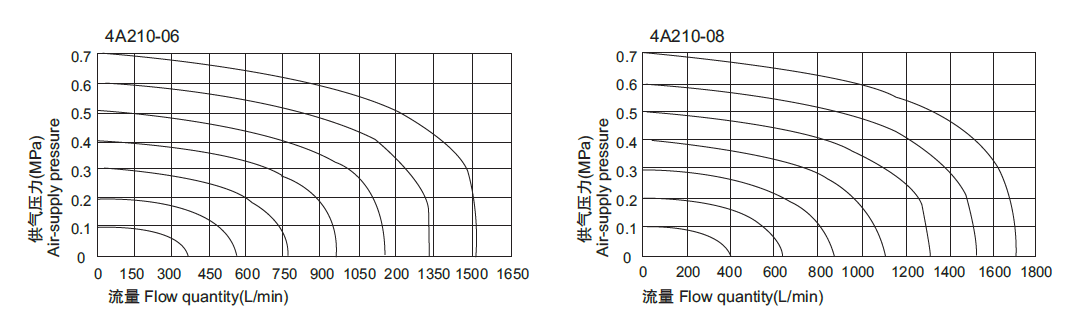

流量特性 Flow characteristic

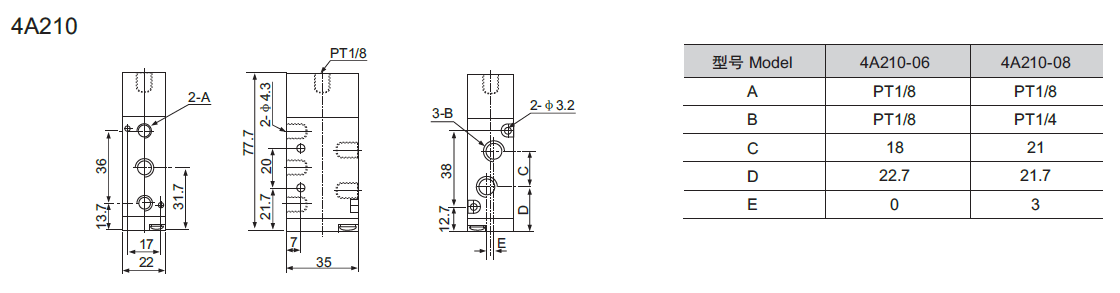

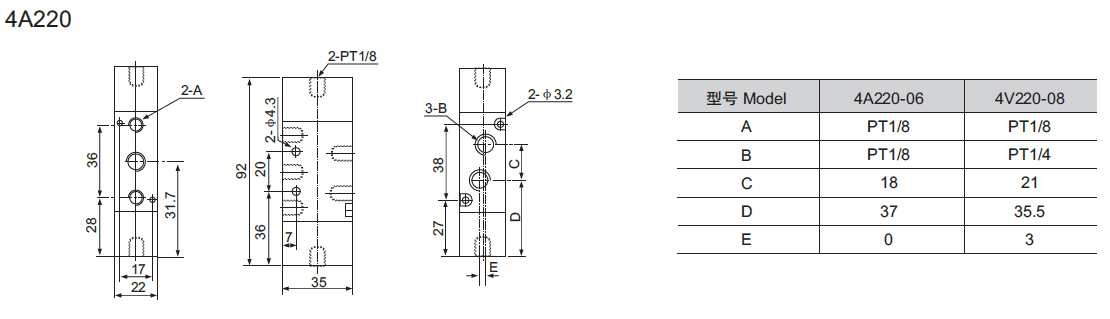

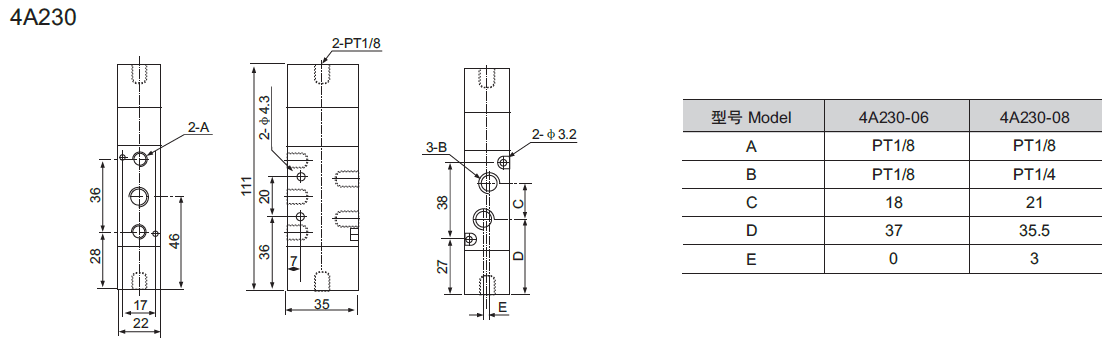

外形尺寸图(mm) Outline dimension drawing
