- 产品编号:SYCIF-1644187187
- 产品名称:气控阀
- 产品型号:3A300系列
- 所属类别:>>气控阀
- 品牌:上海仪川仪表厂(上海仪川仪表厂)
- 销售单位:上海仪川仪表销售有限公司
图形符号 Graphic symboI 标准规格 Standard specification 型号 Model 3A310-08 3A320-08 3A310-10 3A320-10 工作介质 Working-Medium 空气(经40微米滤纲过滤) Air(40 micron cleaned) 动作方式 Motion pattern 外部控制 Out
详细介绍
图形符号 Graphic symboI
标准规格 Standard specification
| 型号 Model | 3A310-08 | 3A320-08 | 3A310-10 | 3A320-10 | |
| 工作介质 Working-Medium | 空气(经40微米滤纲过滤) Air(40 micron cleaned) | ||||
| 动作方式 Motion pattern | 外部控制 Outside control | ||||
| 接管口径 Adapter＇s c aliber | 进气(air-in)=出气(air-out)=PT1/8 | 进气(air-in)=出气(air-out)=PT1/4 | |||
| 位置数 Position number | 三口二位 Three-mouth two-position | ||||
| 工作温度 Ambient temperature | -5~60℃(23~140°F) | ||||
| 有效截面积 Effective section area | 25mm2(Cv=0.31) | 30mm2(Cv=1.67) | |||
| 润滑 Lubrication | 不需要No required | ||||
| 使用压力 Working-pressure | 1.5~8.0kgf/cm2 | ||||
| 最大耐压力 Biggest withstanding pressure | 12kgf/cm2 | ||||
| 本体材质 Body material | 铝合金 Al alloy | ||||
| 最高动作频率 Highest action frequency | 每秒五次 5/Sec | ||||

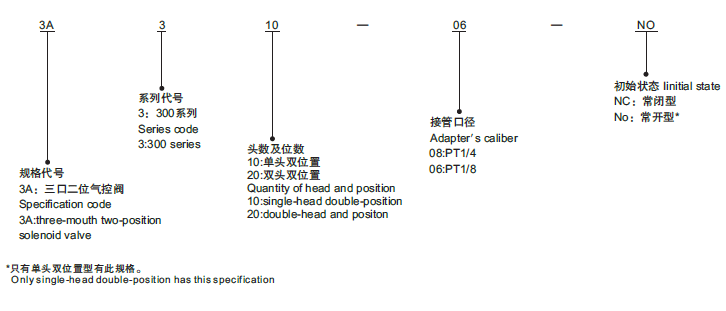

型号说明 Model expressing methods

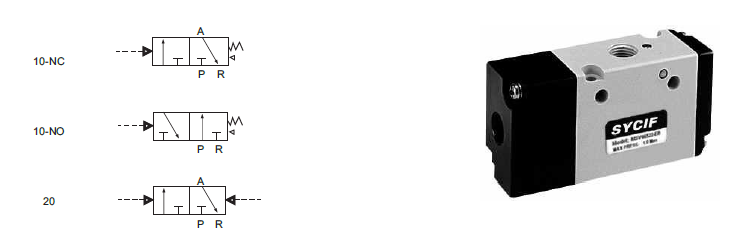

图形符号 Graphic symbol

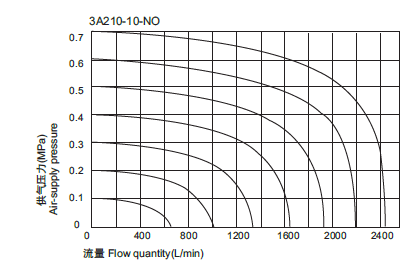

流量特性 Flow characteristic

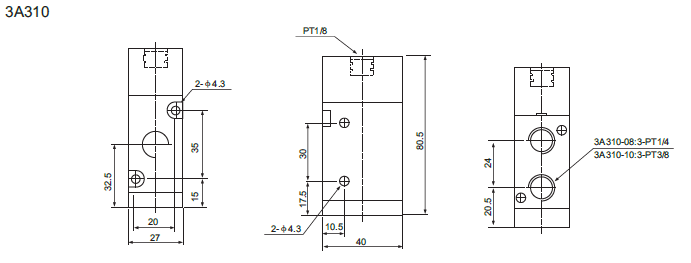

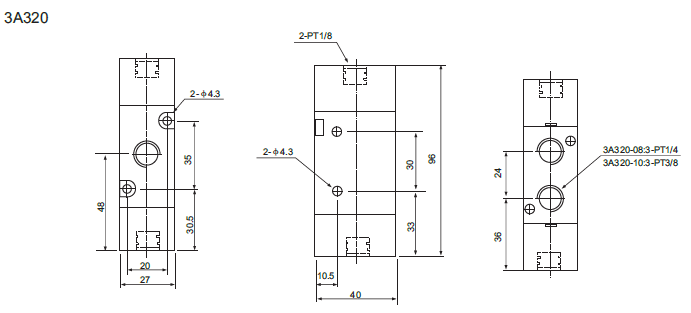

外形尺寸图(mm) Outline dimension drawing
