- 产品编号:SYCIF-1643187187
- 产品名称:气控阀
- 产品型号:3A200系列
- 所属类别:>>气控阀
- 品牌:上海仪川仪表厂(上海仪川仪表厂)
- 销售单位:上海仪川仪表销售有限公司
图形符号 Graphic symbol 标准规格 Standard specification 型号 Model 3A210-06 3A220-06 3A210-08 3A220-08 工作介质 Working-Medium 空气(经40微米滤纲过滤) Air(40 micron cleaned) 动作方式 Motion pattern 外部控制 Out
详细介绍

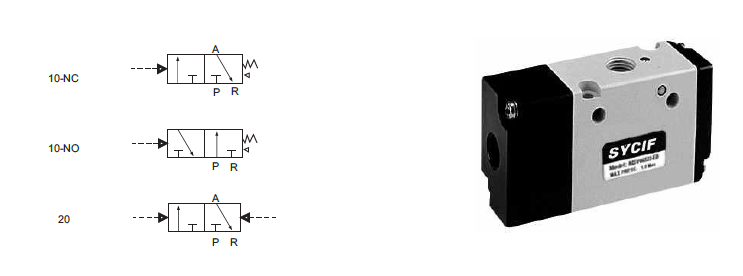

图形符号 Graphic symbol
标准规格 Standard specification
型号说明 Model expressing methods
流量特性 Flow characteristic
外形尺寸图(mm) Outline dimension drawing
标准规格 Standard specification
| 型号 Model | 3A210-06 | 3A220-06 | 3A210-08 | 3A220-08 | |
| 工作介质 Working-Medium | 空气(经40微米滤纲过滤) Air(40 micron cleaned) | ||||
| 动作方式 Motion pattern | 外部控制 Outside control | ||||
| 接管口径 Adapter＇s c aliber | 进气(air-in)=出气(air-out)=PT1/8 | 进气(air-in)=出气(air-out)=PT1/4 | |||
| 位置数 Position number | 三口二位 Three-mouth two-position | ||||
| 工作温度 Ambient temperature | -5~60℃(23~140°F) | ||||
| 有效截面积 Effective section area | 14mm2(Cv=0.78) | 16mm2(Cv=0.89) | |||
| 润滑 Lubrication | 不需要No required | ||||
| 使用压力 Working-pressure | 1.5~8.0kgf/cm2 | ||||
| 最大耐压力 Biggest withstanding pressure | 12kgf/cm2 | ||||
| 本体材质 Body material | 铝合金 Al alloy | ||||
| 最高动作频率 Highest action frequency | 每秒五次 5/Sec | ||||

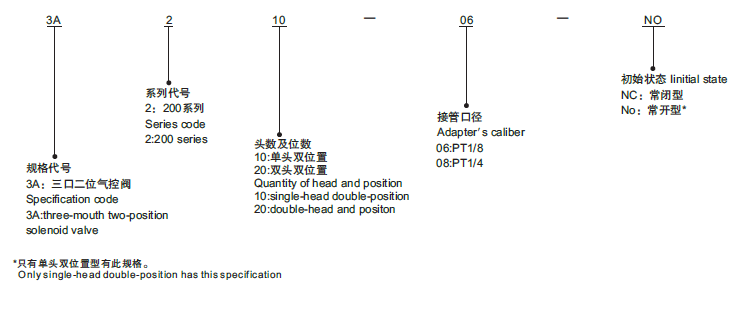

型号说明 Model expressing methods

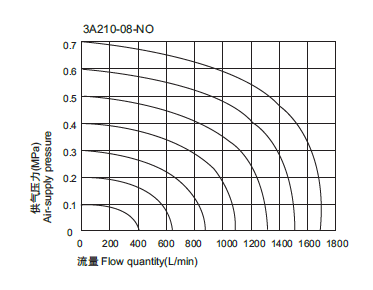

流量特性 Flow characteristic

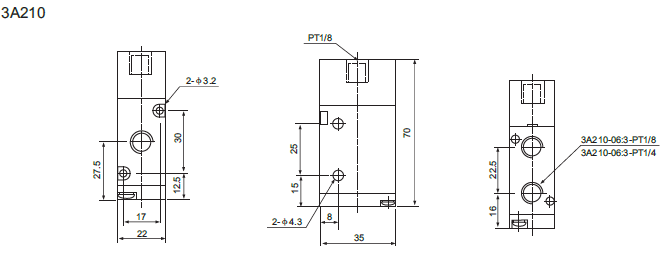

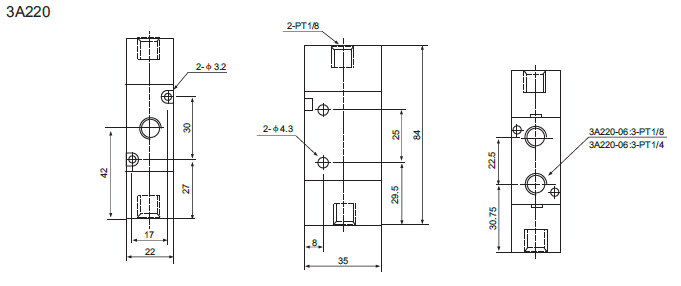

外形尺寸图(mm) Outline dimension drawing
