- 产品编号:SYCIF-16391860
- 产品名称:电磁阀
- 产品型号:4V300系列
- 所属类别:>>电磁阀
- 品牌:上海仪川仪表厂(上海仪川仪表厂)
- 销售单位:上海仪川仪表销售有限公司
图形符号 Graphic symbol 标准规格 Standard specification 型号 Model 4V310-08 4V320-08 4V330C-08 4V330E-08 4V330P-08 4V310-10 4V320-10 4V330C-10 4V330E-10 4V330P-10 工作介质 Working-Medium 空气(40米滤纲过滤) Air(40 micron
详细介绍

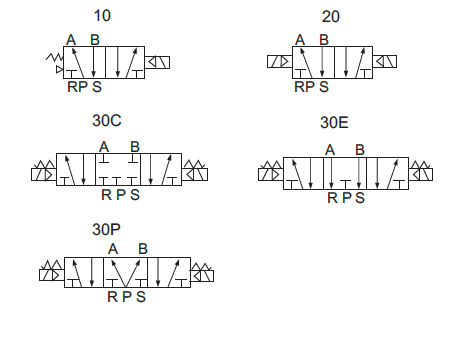

图形符号 Graphic symbol
标准规格 Standard specification
型号说明 Model expressing methods
流量特性 Flow characteristic
外形尺寸图(mm) Outline dimension drawing
标准规格 Standard specification
| 型号 Model | 4V310-08 | 4V320-08 | 4V330C-08 | 4V330E-08 | 4V330P-08 | 4V310-10 | 4V320-10 | 4V330C-10 | 4V330E-10 | 4V330P-10 | ||||||||||
| 工作介质 Working-Medium | 空气(40米滤纲过滤) Air(40 micron cleaned) | |||||||||||||||||||
| 动作方式 Motion pattern | 内部先导式 Internal pilot | |||||||||||||||||||
| 位置数码相机 Position number |
五口二位 Five-mouth two-position |
五口二位 Five-mouth two-position |
五口二位 Five-mouth two-position |
五口二位 Five-mouth two-position |
||||||||||||||||
| 有效截面积 Efective sectional area(mm ) | 25mm2(Cv=1.39) | 18mm2(Cv=1.00) | 30mm2(Cv=1.67) | 18mm2(Cv=1.00) | ||||||||||||||||
| 接管口径 Adapter's caliber | 进气(air-in)=出气(air-out)=排气(exhausting)=PT1/4 | 进气(air-in)=出气(air-out)=PT3/8排气(exhausting)=PT1/4 | ||||||||||||||||||
| 润滑 Lubrication | 不需要No required | |||||||||||||||||||
| 使用压力 Working-pressure | 1.5~8.0kgf/cm2 | |||||||||||||||||||
| 最大耐压力 Biggest withstanding pressure | 12kgf/cm2 | |||||||||||||||||||
| 工作温度 Ambient temperature | -5~60℃(23~140°F) | |||||||||||||||||||
| 电压变动范围 Voltage range | -15%~±10% | |||||||||||||||||||
| 耗电量 Power consumption | AC:380V:2.5VA; AC220V:2.0VA; AC110V:2.5VA; AC24V:3.5VA; DC24V:3.0W; DC12V:2.5W | |||||||||||||||||||
| 绝缘性 Isulation | F级 Class F | |||||||||||||||||||
| 保护等级 Protection class | IP65(DIN40050) | |||||||||||||||||||
| 接电型式 Electrifying model | 直接出线式或端子式 Lead or Box type | |||||||||||||||||||
| 最高动作频率 Highest action frequency | 每秒五次 5/Sec | 每秒三次 3/Sec | 每秒五次 5/Sec | 每秒三次 3/Sec | ||||||||||||||||
| 最短励磁时间 Response time | 0.05秒(S) | |||||||||||||||||||
| 重量 Weinht | 310g | 400g | 540g | 540g | 540g | 310g | 400g | 540g | 540g | 540g | ||||||||||

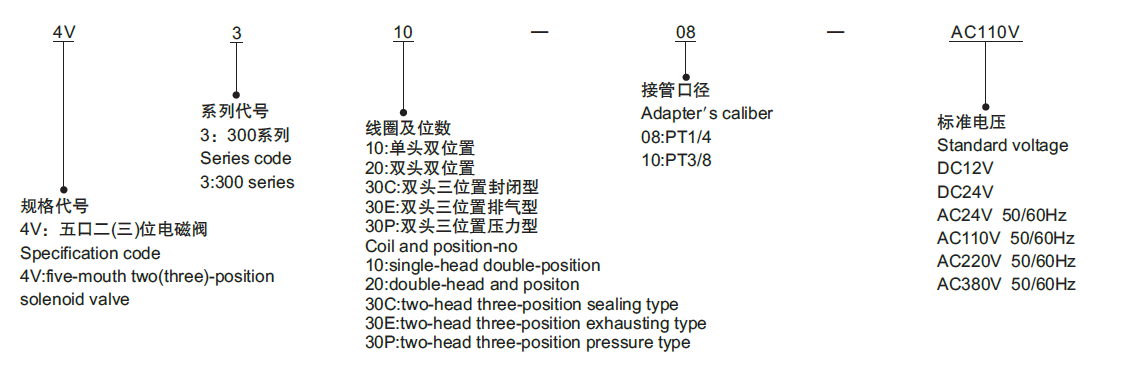

型号说明 Model expressing methods

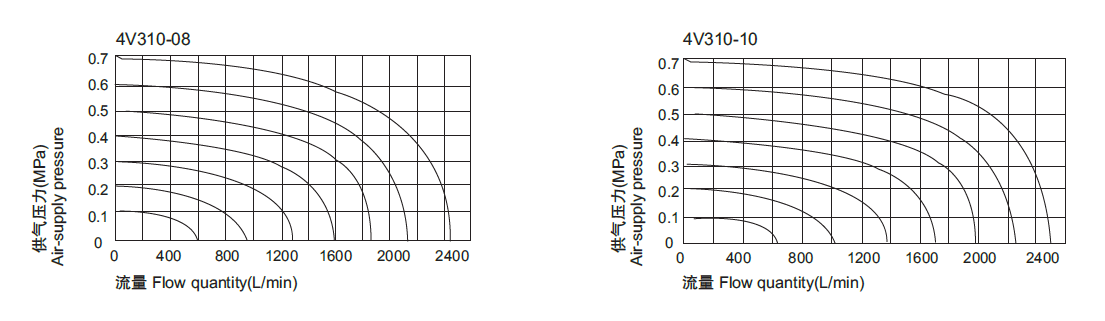

流量特性 Flow characteristic

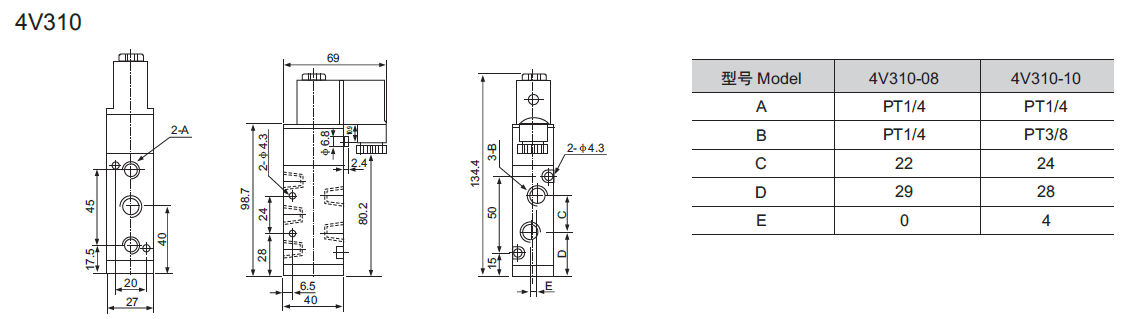

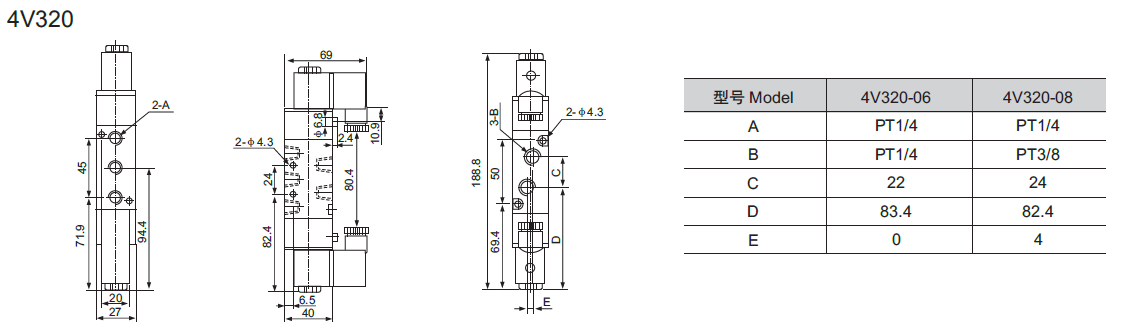

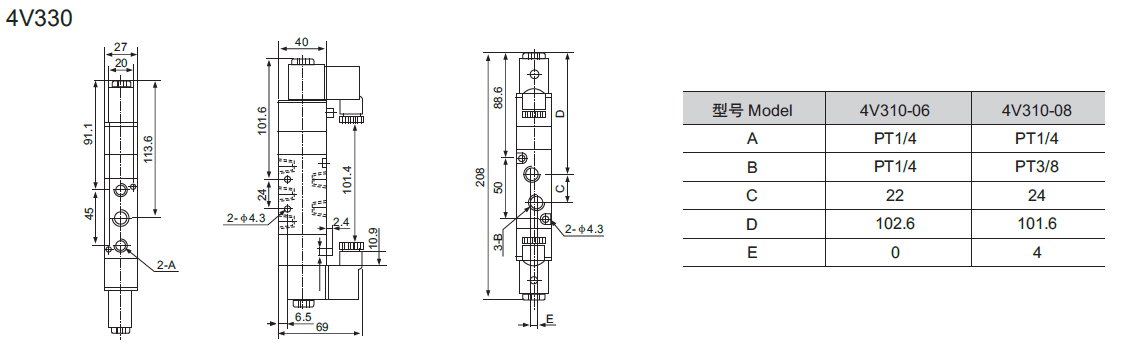

外形尺寸图(mm) Outline dimension drawing
