- 产品编号:SYCIF-1638186186
- 产品名称:电磁阀
- 产品型号:4V200系列
- 所属类别:>>电磁阀
- 品牌:上海仪川仪表厂(上海仪川仪表厂)
- 销售单位:上海仪川仪表销售有限公司
图形 符 号 Graphic symbol 标准规格 Standard specification 型号 Model 4V210-06 4V220-06 4V230C-06 4V230E-06 4V230P-06 4V210-08 4V220-08 4V230C-08 4V230E-08 4V230P-08 工作介质 Working-Medium 空气(40米滤纲过滤) Air(40 micr
详细介绍

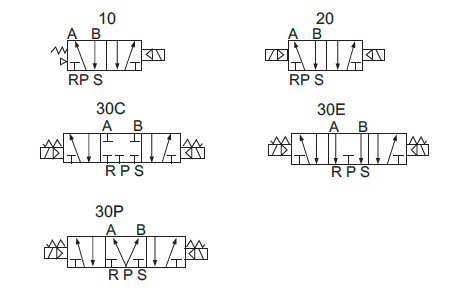

图形符号 Graphic symbol
标准规格 Standard specification

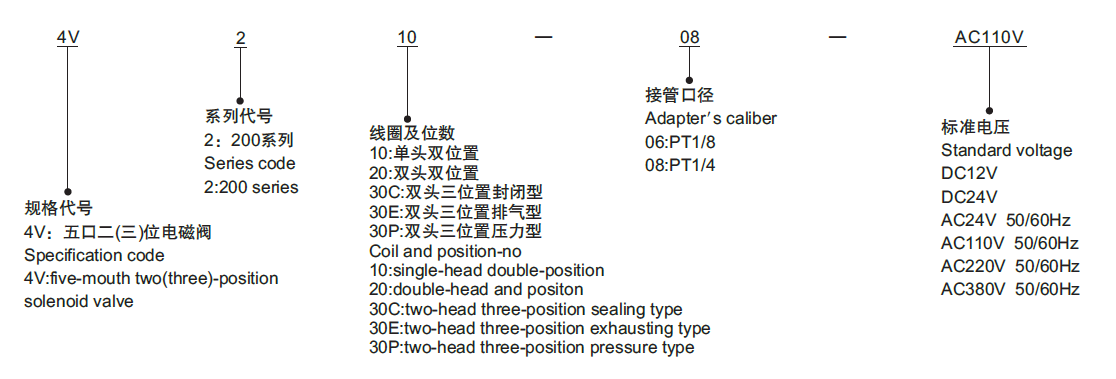

型号说明 Model expressing methods
流量特性 Flow characteristic

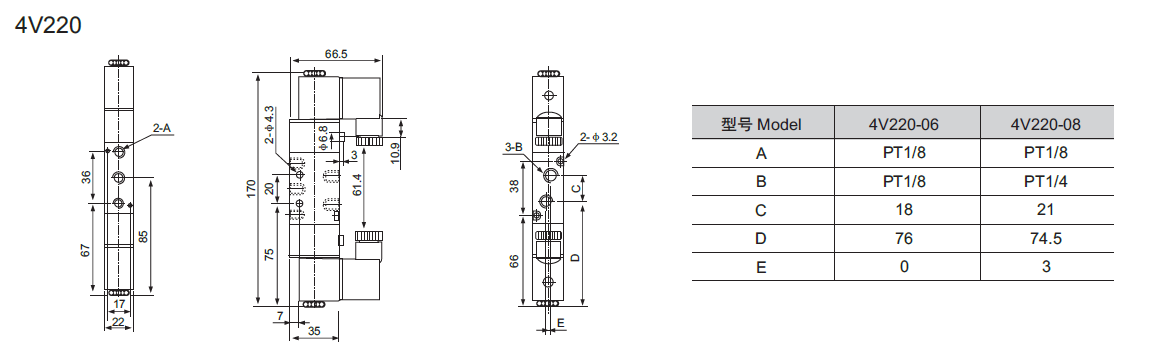

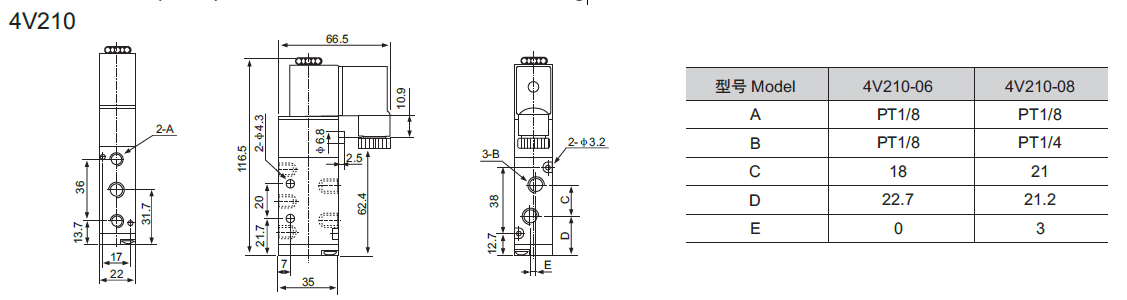

外形尺寸图(mm) Outline dimension drawing
标准规格 Standard specification
| 型号 Model | 4V210-06 | 4V220-06 | 4V230C-06 | 4V230E-06 | 4V230P-06 | 4V210-08 | 4V220-08 | 4V230C-08 | 4V230E-08 | 4V230P-08 | |||||||||||
| 工作介质 Working-Medium | 空气(40米滤纲过滤) Air(40 micron cleaned) | ||||||||||||||||||||
| 动作方式 Motion pattern | 内部先导式 Internal pilot | ||||||||||||||||||||
| 位置数码相机 Position number |
五口二位 Five-mouth two-position |
五口二位 Five-mouth two-position |
五口二位 Five-mouth two-position |
五口二位 Five-mouth two-position |
|||||||||||||||||
| 有效截面积 Efective sectional area(mm ) | 14mm2(Cv=0.78) | 12mm2(Cv=0.67) | 16mm2(Cv=0.89) | 12mm2(Cv=0.67) | |||||||||||||||||
| 接管口径 Adapter's caliber | 进气(air-in)=出气(air-out)=排气(exhausting)=PT1/8 | 进气(air-in)=出气(air-out)=PT1/4 排气(exhausting)=PT1/8 | |||||||||||||||||||
| 润滑 Lubrication | 不需要No required | ||||||||||||||||||||
| 使用压力 Working-pressure | 1.5~8.0kgf/cm2 | ||||||||||||||||||||
| 最大耐压力 Biggest withstanding pressure | 12kgf/cm2 | ||||||||||||||||||||
| 工作温度 Ambient temperature | -5~60℃(23~140°F) | ||||||||||||||||||||
| 电压变动范围 Voltage range | -15%~±10% | ||||||||||||||||||||
| 耗电量 Power consumption | AC:380V:2.5VA; AC220V:2.0VA; AC110V:2.5VA; AC24V:3.5VA; DC24V:3.0W; DC12V:2.5W | ||||||||||||||||||||
| 绝缘性 Isulation | F级 Class F | ||||||||||||||||||||
| 保护等级 Protection class | IP65(DIN40050) | ||||||||||||||||||||
| 接电型式 Electrifying model | 直接出线式或端子式 Lead or Box type | ||||||||||||||||||||
| 最高动作频率 Highest action frequency | 每秒五次 5/Sec | 每秒三次 3/Sec | 每秒五次 5/Sec | 每秒三次 3/Sec | |||||||||||||||||
| 最短励磁时间 Response time | 0.05秒(S) | ||||||||||||||||||||
| 重量 Weinht | 120g | 175g | 200g | 200g | 200g | 120g | 175g | 200g | 200g | 200g | |||||||||||
型号说明 Model expressing methods
流量特性 Flow characteristic
外形尺寸图(mm) Outline dimension drawing
