- 产品编号:SYCIF-16351860
- 产品名称:电磙阀
- 产品型号:3V1系列
- 所属类别:>>电磁阀
- 品牌:上海仪川仪表厂(上海仪川仪表厂)
- 销售单位:上海仪川仪表销售有限公司
图形符号 Graphic symbol 标准规格 Standard specification 型号 Model 3V1-M5 3V1-06 工作介质 Working-Medium 空气(经40微米滤纲过滤) Air(40 micron cleaned) 动作方式 Motion pattern 直动式 Straightly-action type 接管口
详细介绍
图形符号 Graphic symbol
标准规格 Standard specification
型号说明 Model expressing methods
流量特性 Flow characteristic
外形尺寸图(mm) Outline dimension drawing
串联使用 Series using
相关尺寸/串联用附件 Related dimension/Fittings for series
标准规格 Standard specification
| 型号 Model | 3V1-M5 | 3V1-06 |
| 工作介质 Working-Medium | 空气(经40微米滤纲过滤) Air(40 micron cleaned) | |
| 动作方式 Motion pattern | 直动式 Straightly-action type | |
| 接管口径 Adapter＇s c aliber | M5 | PT1/8 |
| 位置数 The position countion | 三口二位 | |
| 工作温度 Ambient temperature | -5~60℃(23~140°F) | |
| 出风口直径 Air-out mouth＇d iameter | 1.2mm | |
| 润滑 Lubrication | 不需要No required | |
| 使用压力 Working-pressure | 0~8.0kgf/cm2 | |
| 耗电量 Power consumption |
AC380V:2.5VA、AC220V:2.0VA、AC110V:2.5VA AC24V:3.5VA、DC34:3.0W、DC12V:2.5W |
|
| 保护等级 Protection class | IP65(DIN40050) | |
| 接电型式 Electrifying model | 端子式 Box type | |
| 本体材质 Body material | 铝合金 Al alloy | |
| 最高动作频率 Highest action frequency | 每秒十次 10/Sec | |
| 绝缘性 Isulation | F级 Class F | |
| 电压变动范围 Voltage range | -15%+10% | |
| 最短励磁时间 Response time | 0.05秒(S) | |

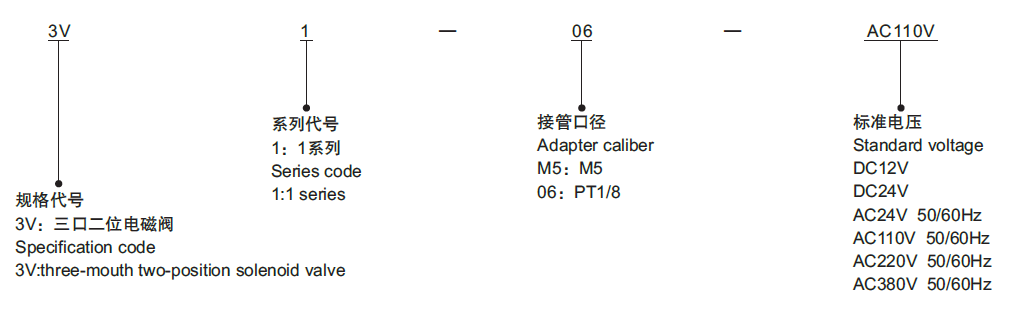

型号说明 Model expressing methods

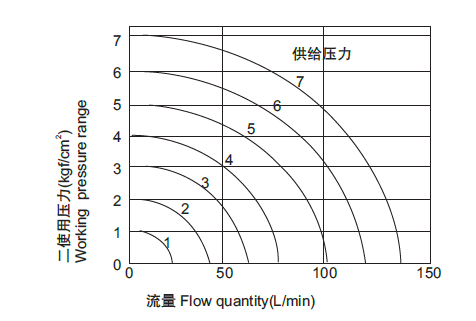

流量特性 Flow characteristic

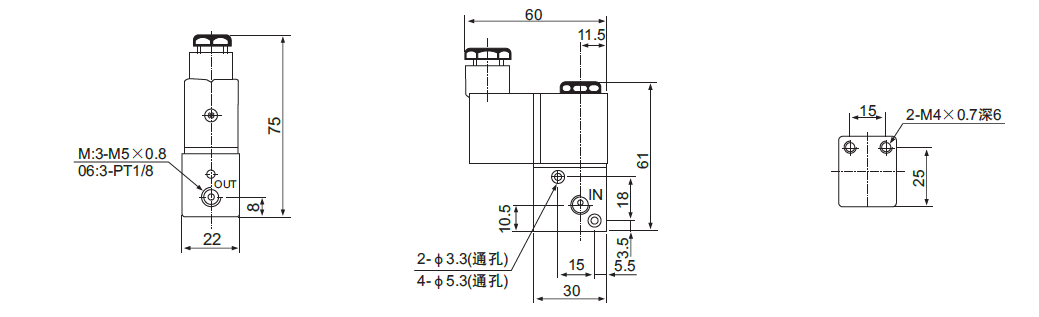

外形尺寸图(mm) Outline dimension drawing

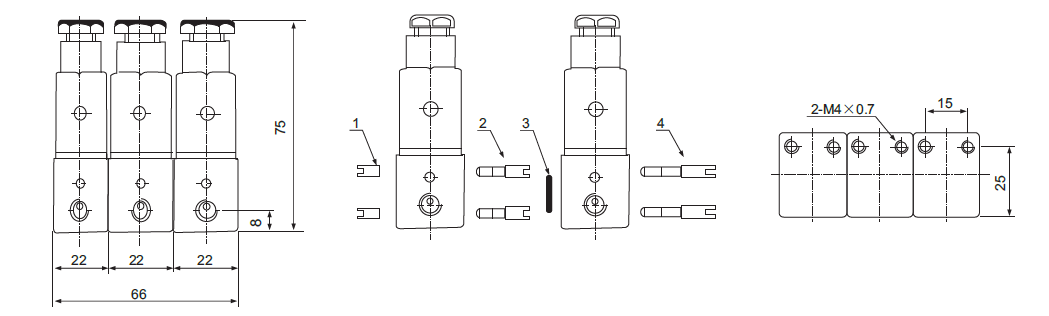

串联使用 Series using
相关尺寸/串联用附件 Related dimension/Fittings for series
| 序号No. | 名称 Name | 代码 Code | 数量 Quantity |
| 1 | 串联螺丝(短) Series screw(short) | F-3V1002N | 2 |
| 2 | 串联螺丝(中) Series screw(mid) | F-3V1003N | 2 |
| 3 | 串联用O型环 O circle for series | GOR2008N75 | n-1 |
| 4 | 串联螺丝(长) Series screw(long) | F-3V1005N | 2n-2 |
