蒸汽流量计安装图 安装过程全景展现

蒸汽流量计安装图是对蒸汽流量计安装的直观展示，据了解，有三分之一的流量计问题是由于安装不当引起的。可见了解蒸汽流量计安装图的重要性。
在计量点，蒸汽应尽可能保持干燥。湿蒸汽可能会导致计量不准，并损坏某些类型的流量计。获得干燥蒸汽的简单有效方法是在流量计的上游安装汽水分离器。进入分离器的水分撞击在挡板上，水滴沿挡板流向底部，并通过合适选型的疏水阀排出。独立的实验表明，使用一个如图4.5.1所示的高效汽水分离器，可以在很大的流量范围使蒸汽达到99%的干度。

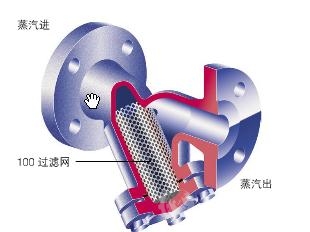

在流量计上游应安装管道过滤器(见下图)。过滤器可排除大的焊渣、铁屑和其它管道垃圾，这些杂质如果不排除可能会损坏下游设备。过滤网应定期清洗，特别是调试阶段或新安装的设备。

如果流量计的口径比其所安装的管道口径小，那么应采用偏心缩径。这样可防止冷凝水在低点积聚 - 使用同心缩径时会产生此问题。缩径应在保证流量计直管段的前提下，尽可能靠近流量计。
